JDZ(J)-3、6、10(Q)电压互感器

发布时间:2016年09月27日

JDZ(J)-3、6、10(Q)电压互感器为单相双线,绝缘采用环氧树脂浇注,如果是户内装置使用的话,在额定频率50HZ的交流线路(适用中性点不直接接地情况也)中可以作为电压、电能测量只用,在实际使用中也可以作为继电保护和控制其他设备电源。

我们也可以看到型号上有加强绝缘加大容量的标识,可以看下图就能很清晰的了解其型号具体含义:

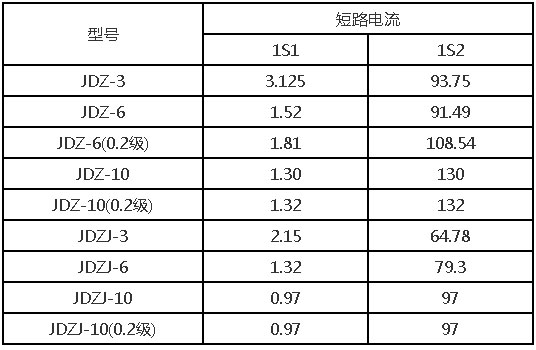

JDZ(J)-3、6、10(Q)电压互感器可以分为很多的型号,具体为:JDZ-3,JDZ-6,JDZ-6(0.2级),JDZ-10,JDZ-10(0.2级),JDZJ-3,JDZJ-6,JDZJ-10,JDZJ-10(0.2级),在短路电流(1S1,1S2两种情况)中的参数可以参考下图



加强绝缘型号的参数可以参考下图



如果对接线图有什么不明白的可以看下图,里面详细的说明了单相接线图两台JDZ接成V型接线图三台JDZ接成Y型接线图

JDZ(J)-3、6、10(Q)电压互感器接线图

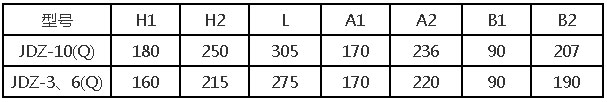

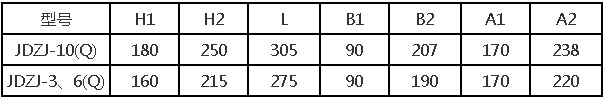

下面我们来介绍下JDZ(J)-3、6、10(Q)电压互感器的安装尺寸(这里主要是对JDZ-10(Q)、JDZ-3/6(Q)、JDZJ-10(Q)、JDZJ-3/6(Q)型号的说明),看下图

-----------------------------------------------------------------------我是华丽的分割线--------------------------------------------------------------------



本资料由上海约瑟互感器事业部整理提供,如果转载请注明出处,本文地址http://www.cnhgq.com.cn/hgq/jdzj-3_6_10q.html
