LA(J)-10(Q)电流互感器

发布时间:2016年09月28日

LA(J)-10(Q)电流互感器是由上海约瑟互感器厂提供的一款推荐互感器产品,用于额定频率50HZ或60HZ,额定电压10KV及以下的电力系统中,其绝缘保护方面采用的是穿墙式环氧树脂浇注方式,额定绝缘水平为:12/42/75KV,额定二次电流:5A,准确级:0.2/10P 10P/10P。

LA-10电流互感器还可以作为电能计量、电流测量和其他继电器的保护作用。LAJ表示的是加大容量的穿墙式电流互感器:A表示的是穿墙式,J表示的是大容量;Q代表是加强绝缘的意思,10为电压等级,通过下面的型号图就能清晰明白:

LA(J)-10(Q)电流互感器效果图



对于技术参数方面

1、额定绝缘水平:12/42/75KV

2、额定二次电流:5A  准确级:0.5/10P  10P/10P

3、额定一次电流,准确级组合,额定输出及额定动、热稳定电流见表

4、污秽等级:全工况产品符合II级污秽要求。

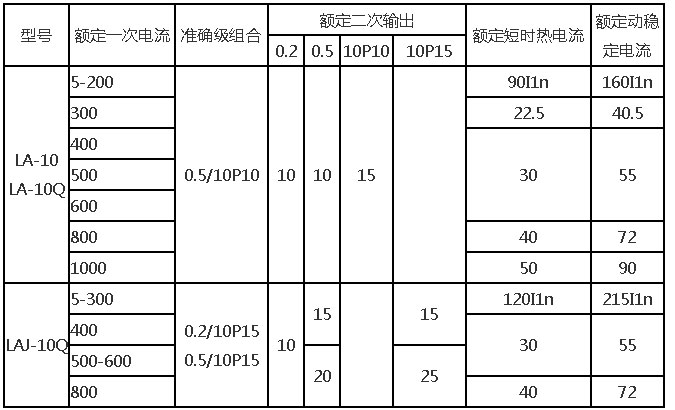

下图是根据额定电流的不同对型号参数的说明



最后要介绍的是LA-10电流互感器外形和安装尺寸明细图

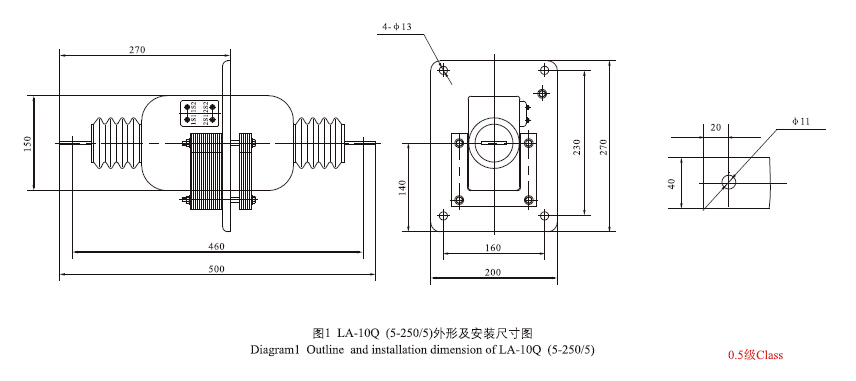

图1:LA-10Q(5-250/5)外形和安装尺寸

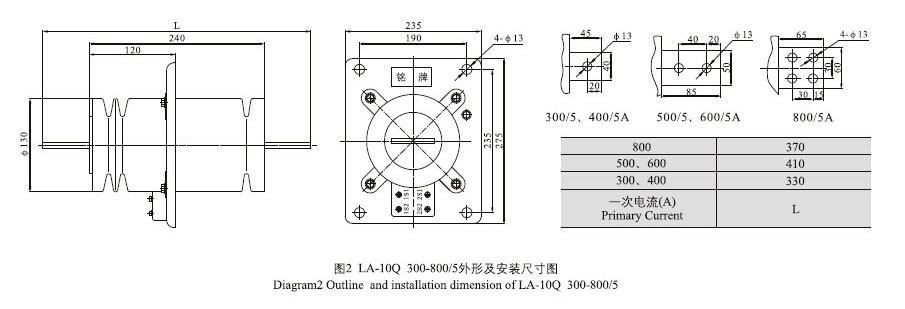

图2:LA-10Q(300-80/5)外形和安装尺寸

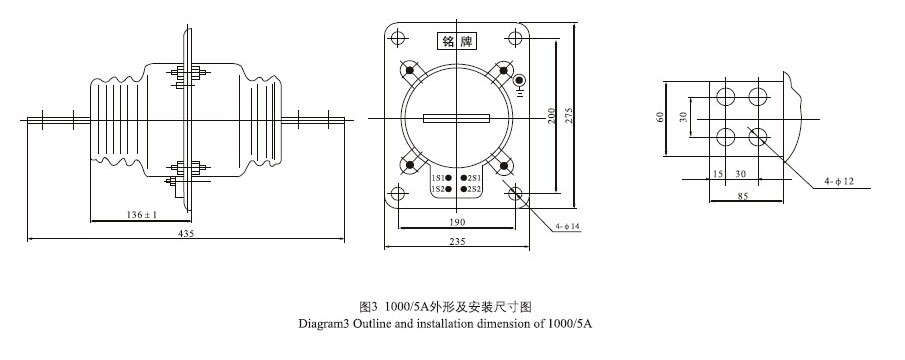

图3:LA-10Q(1000/5A)外形和安装尺寸

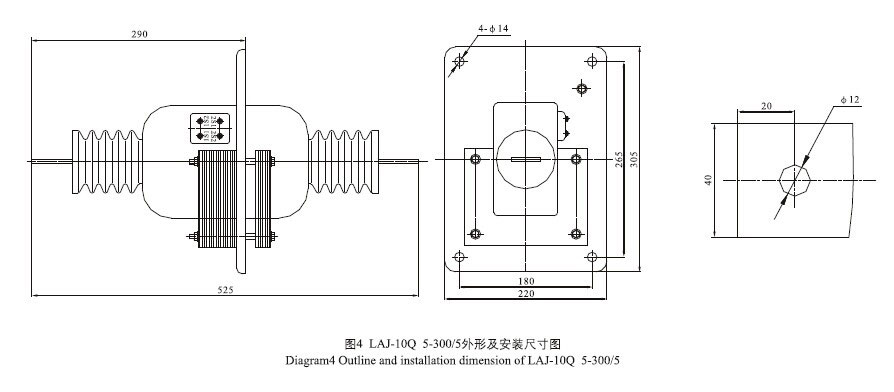

图4:LA-10Q(5-300/5)外形和安装尺寸

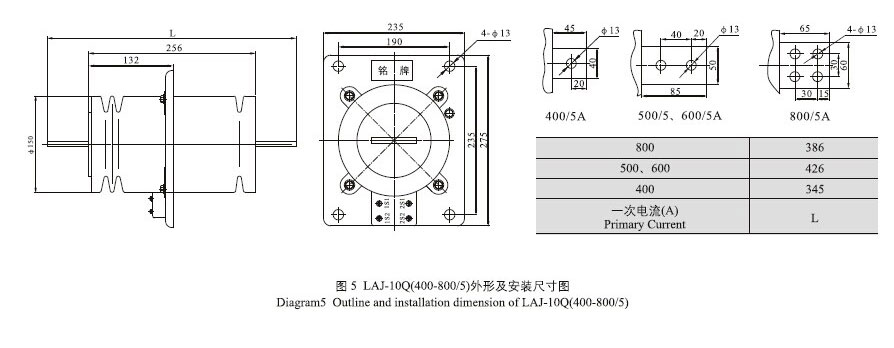

图5:LAJ-10Q(400-800/5)外形和安装尺寸
