上海约瑟互感器专家-LYM-0.5电流互感器专题
详细的介绍LYM-0.5直流互感器价格.LYM-0.5直流互感器工作原理.LYM-0.5直流互感器接线图.LYM-0.5直流互感器外形尺寸

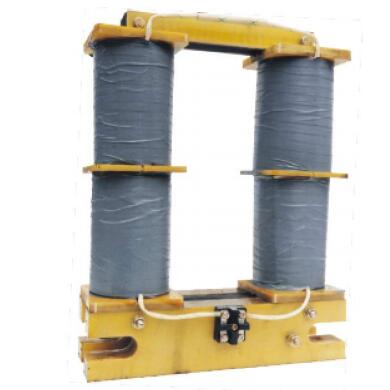

产品图片
概述
LYM-0.5型电流互感器适用于额定频率50HZ或60HZ，额定电压0.5KV及以下的电力系统中，作电能计量、电流测理和继电保护用
型号
LYM-0.5电流互感器型号含义
技术参数
| 额定一次电流 |
额定二次电流 |
准确级次 |
额定二次负载 |
额定准确限值系数 |
一秒热电源倍数 |
最大二次电源倍数 |
| 750 |
5 |
1,3 |
0.8 |
6 |
70Iin |
13 |
| 1000 |
5 |
0.5,1 |
0.8 |
10 |
70Iin |
16 |
| 1500 |
5 |
0.5,1 |
0.8 |
14 |
70Iin |
19 |
| 2000 |
5 |
0.5,1 |
0.8 |
18 |
70Iin |
23 |
| 3000 |
5 |
0.5,1 |
0.8 |
20 |
70Iin |
27 |
| 4000 |
5 |
0.5,1 |
0.8 |
10 |
70Iin |
15 |
| 5000 |
5 |
0.5,1 |
0.8 |
10 |
70Iin |
14 |
| 7500 |
5 |
3 |
0.8 |
5 |
90Iin |
10 |
| 10000 |
5 |
3 |
0.8 |
3 |
90Iin |
9 |
| 15000 |
5 |
3 |
2.0 |
3 |
120Iin |
8 |
| 20000 |
5 |
3 |
2.0 |
3 |
120Iin |
8 |
| 25000 |
5 |
3 |
2.0 |
3 |
170Iin |
8 |
| 30000 |
5 |
3 |
2.0 |
3 |
170Iin |
8 |
| 40000 |
5 |
3 |
2.0 |
3 |
170Iin |
8 |
外形及安装尺寸图
LYM-0.5电流互感器外形尺寸
图1（750-5000A）外形及安装尺寸图
LYM-0.5电流互感器安装尺寸
图2（7500-15000A）外形及安装尺寸图
LYM-0.5电流互感器安装尺寸
图3（20000-40000A）外形及安装尺寸图
| IIN(A) |
A |
B |
C |
D |
E |
F |
H |
h |
| 750-4000 |
102 |
102 |
155 |
230 |
85 |
120 |
255 |
|
| 5000 |
140 |
140 |
195 |
295 |
102 |
155 |
305 |
|
| 7500-10000 |
120 |
250 |
230 |
360 |
100 |
140 |
360 |
80 |
| 15000 |
120 |
350 |
280 |
360 |
100 |
155 |
470 |
80 |
| 20000 |
210 |
450 |
350 |
410 |
90 |
150 |
610 |
120 |
| 25000 |
200 |
600 |
430 |
480 |
110 |
150 |
760 |
120 |
| 30000 |
260 |
600 |
430 |
540 |
130 |
150 |
760 |
120 |
| 40000 |
260 |
600 |
450 |
550 |
140 |
170 |
785 |
120
|
