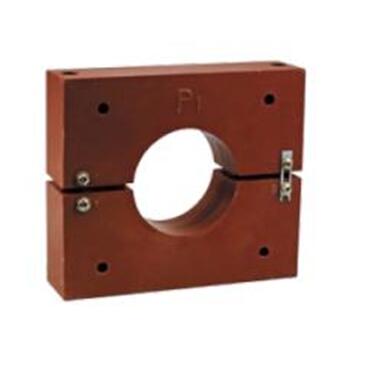

 LJK零序电流互感器

LJK零序电流互感器

产品参数:
电压等级:0.4kV~66kV;
产品优势:
具有灵敏度高、线性度好、运行可靠、安装方便等特点。
产品概述:
LJK高精度零序电流互感器采用ABS工程塑料外壳、全树脂浇注成全密封;使用绝缘油制冷切割工艺,有效避免了互感器在长期使用过程中的锈蚀。绝缘性能好,外形美观。其性能优于一般的零序电流互感器,使用范围广泛,不仅适用于电磁型继电保护,还能适用于电子和微机保护装置。
  • 产品详情
  • 产品问答
  • 产品型号

LJK零序电流互感器

 概述

LJK高精度零序电流互感器采用ABS工程塑料外壳、全树脂浇注成全密封;使用绝缘油制冷切割工艺,有效避免了互感器在长期使用过程中的锈蚀。绝缘性能好,外形美观。具有灵敏度高、线性度好、运行可靠、安装方便等特点。其性能优于一般的零序电流互感器,使用范围广泛,不仅适用于电磁型继电保护,还能适用于电子和微机保护装置。

型号含义

LJK零序电流互感器型号含义

LJK零序电流互感器型号含义

使用条件
1 环境温度:-15℃~+60℃,日平均不超过 +40℃;
2 海拔高度:2000米以下(高原使用,订货时要明确提出);
3 相对湿度:≤95%;
4 周围介质无导电尘埃与导电金属颗粒或使绝缘损坏的腐蚀性气体、霉菌等。

技术数据
1 电压等级:0.4kV~66kV;
2 电网频率:0~500Hz(3次谐波150Hz;5次谐波250Hz);
3 产品同名端:一次由互感器正面“L1”侧穿入,二次为“K1”;
4 产品型号及数据、外形尺寸见图表。

安装
1 整体式互感器安装要在敷设电缆前进行,电缆敷设时穿入互感器。
2 开口式互感器安装可随时进行,具体安装方法如下:
1 拆下互感器“K1、K2”的联接压片;
2 将互感器顶部两条螺栓松开拆下,互感器便分成两部分;
3 将互感器套在电缆上,把两个接触面擦干净,薄薄涂上一层防锈油,互感器两部分对好后拧上螺栓,互感器两部分要对齐以免影响性能;
4 将联接片固定在“K1、K2”上;
5 开口式互感器上下两部分不可与其它互感器互换。

 外形及安装尺寸

LJK零序电流互感器外形及安装尺寸

 LJK零序电流互感器外形及安装尺寸
