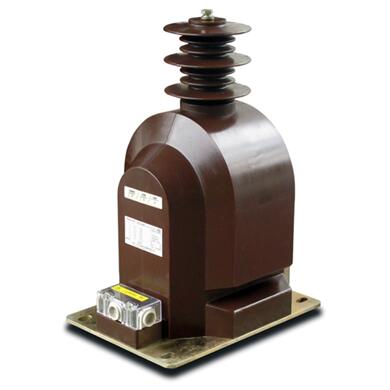

JDZ(X)(F)9-35Q型电压互感器
概述
JDZ(X)(F)9-35Q型电压互感器为全封闭环氧树脂浇注结构，适用于额定频率50HZ、额定电压35KV及以下的电力系统中，作电能计量、电压监控和继电保护用。本产品符合IEC186及GB1207-1997《电压互感器》标准。

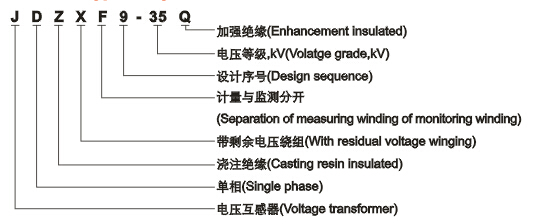

型号含义


结构简介
本系列电压互感器为环氧树脂浇注绝缘全封闭结构，铁心与绕组浇注成一体，底部有安装板。JDZ(F)9-35为单相、相对相连接，JDZF9-35有两个二次绕组，即电能测量与电压监控分开；JDZX(F)9-35为单相、相对地连接，一次A端接地，JDZXF9-35有三个二次绕组，即电能测量、电压监控和继电保护分开。

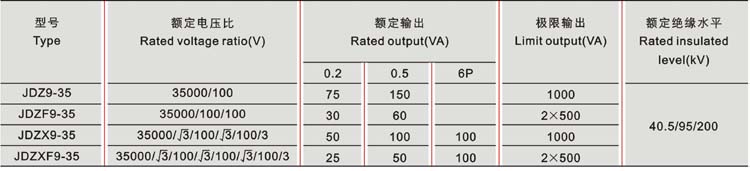

技术参数
1.产品局部放电符合GB1208-1997《电流互感器》标准要求
2.污秽等级：II级

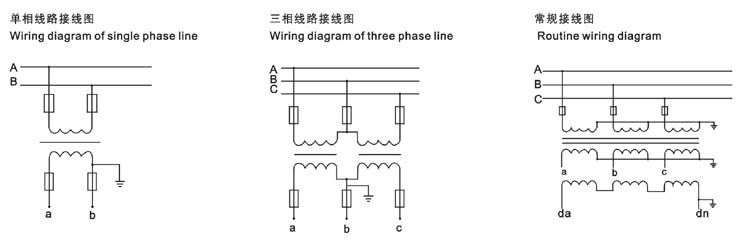

线路接线图

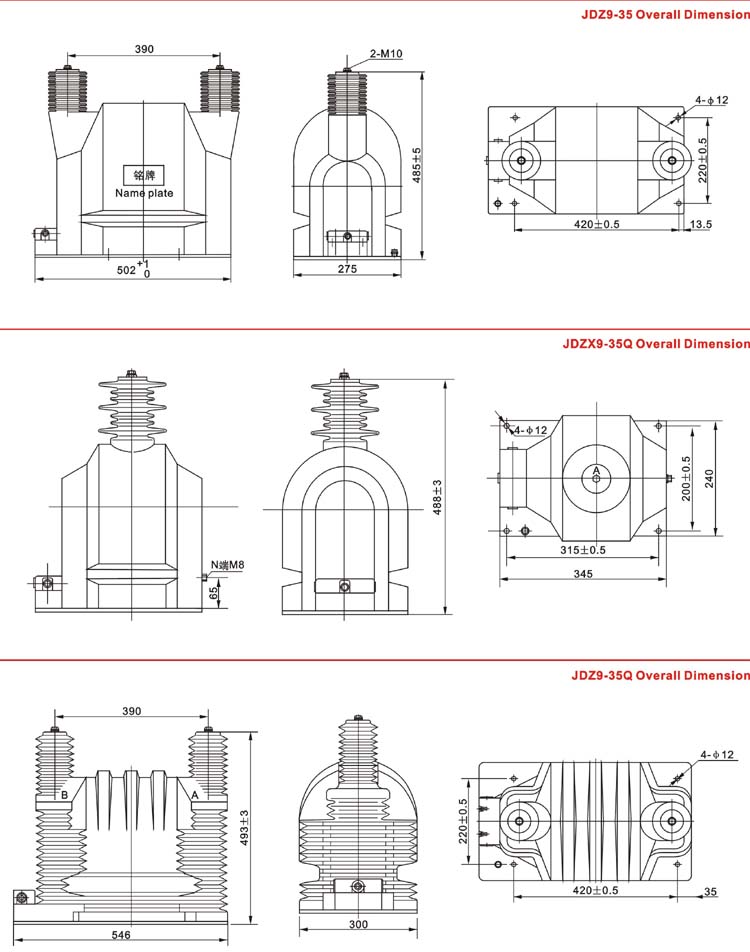

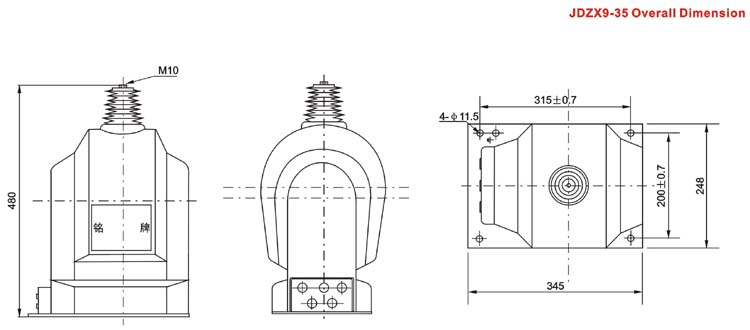

外形尺寸
