 JLDZ-6、10R单相组合互感器

JLDZ-6、10R单相组合互感器

产品参数:
额定绝缘水平:12/42/75KV 额定二次电流:5A或1A
产品优势:
体积小、外形美观、绝缘性能优
产品概述:
JLDZ-6、10R组合互感器为环氧树脂浇注绝缘的全封闭式结构,适用于户内单相50-60HZ,额定电压为6、10KV及以下电力系统中作电流、电压、电能测量和继电保护使用,本型组合互感器具有体积小、外形美观、绝缘性能优等特点。
  • 产品详情
  • 产品问答
  • 产品型号

JLDZ-6、10R单相组合互感器
一 概述
JLDZ-6、10R型组合互感器为环氧树脂浇注绝缘的全封闭式结构,适用于户内单相50-60HZ,额定电压为6、10KV及以下电力系统中作电流、电压、电能测量和继电保护使用,本型组合互感器具有体积小、外形美观、绝缘性能优等特点。

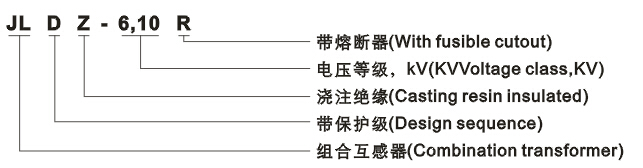

二 型号含义
JLDZ-6、10R单相组合互感器型号含义

三 结构简介
JLDZ-6、10R单相组合互感器由一只电流互感器和一只电压互感器组成,且在电压互感器一次绕组与电流互感器一次绕组连接部分加有高压熔断器,具有自身保护功能。并且电流互感器分别串联在A、C相上,其电压互感器采用"v"形接线,可作为电能计量使用。三只组合互感器分别串联在A、B、C三相上,其电压互感器采用"Y"形接线,可作为系统对地绝缘监测使用。
接线原理图
JLDZ-6、10R单相组合互感器接线原理JLDZ-6、10R单相组合互感器接线原理

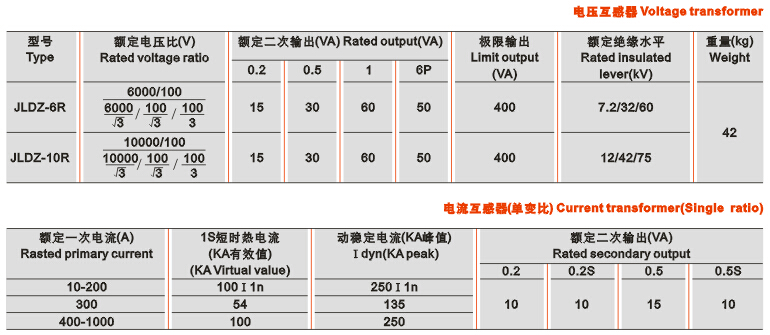

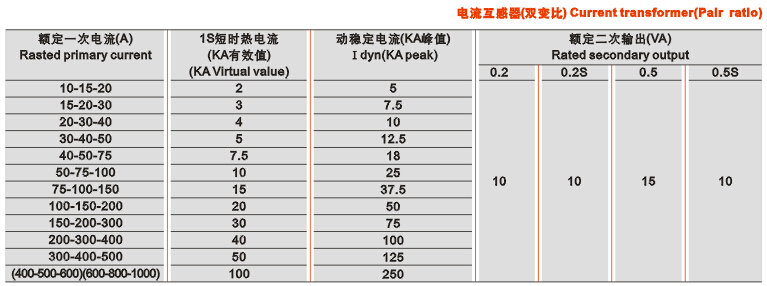

四 使用条件
1.额定绝缘水平:12/42/75KV
2.负载功率因数COSΦ=0.8(滞后),仪表保安系数FS小于等于10
3.表面爬电比距:280MM
4.额定二次电流5A或1A

JLDZ-6、10R单相组合互感器

JLDZ-6、10R单相组合互感器使用条件

JLDZ-6、10R单相组合互感器



JLDZ-6、10R单相组合互感器使用条件

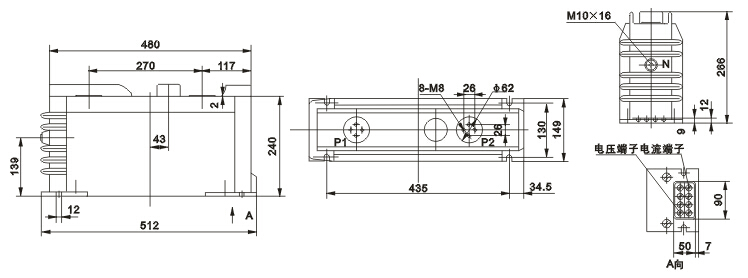

五 外形尺寸

JLDZ-6、10R单相组合互感器外形尺寸
