 JSJV-35GYW1电压互感器

JSJV-35GYW1电压互感器

产品参数:
额定电压:35KV 额定频率:50HZ或60HZ
产品优势:
JSJV-35GYW1电压互感器为三相油浸全绝缘产品
产品概述:
适用于额定频率50HZ或60HZ、额定电压35KV的电力系统中,作电能计量、电压监测和继电保护用。
  • 产品详情
  • 产品问答
  • 产品型号

JSJV-35GYW1电压互感器

概述

JSJV-35GYW1电压互感器为三相油浸全绝缘产品,适用于额定频率50HZ或60HZ、额定电压35KV的电力系统中,作电能计量、电压监测和继电保护用。

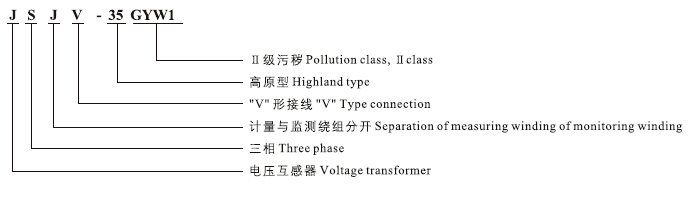

型号含义

JSJV-35GYW1电压互感器型号含义

JSJV-35GYW1电压互感器型号含义型号含义

结构

本系列电压互感器由两台单相电压互感器接成“V”型,且置于一个箱体内,器身用夹件固定在箱盖上,箱盖上装有一次及二次套管等,油箱用钢板焊成,油箱壁下部装有接地螺栓及放油塞,箱底有四个安装孔。

技术参数

1.额定绝缘水平:40.5/85/185KV

2.技术参数见表

3.污秽等级:II级

额定电压比 准确级及相应的额定输出 极限输出
0.2 0.5
35000/100 50 80 200
35000/100/100 25 30 500

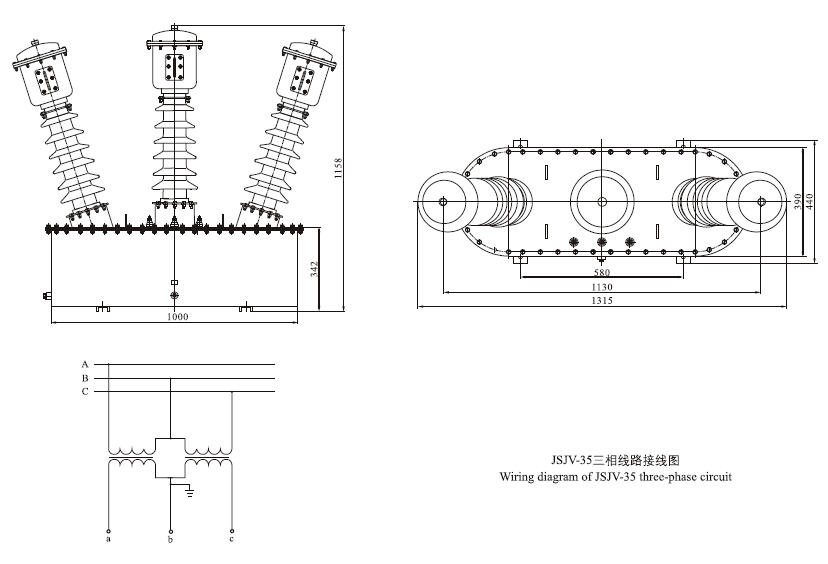

外形及安装尺寸

JSJV-35GYW1电压互感器型号含义外形及安装尺寸

JSJV-35GYW1电压互感器型号含义外形及安装尺寸
