 LB6-35(LABN6-35)电流互感器

LB6-35(LABN6-35)电流互感器

产品参数:
额定绝缘水平:40.5/95/185kV 额定二次电流:5A
产品优势:
产品不全密封结构,能有效地防止油老化。
产品概述:
LB6-35(LABN6-35)型电流互感器为油纸绝缘、户外型产品,适用于额定频率50Hz或60Hz、额定电压为35kV的电力系统中,作电能计量、电流测量和继电保护用。
  • 产品详情
  • 产品问答
  • 产品型号

LB6-35(LABN6-35)电流互感器

概述

LB6-35型电流互感器为油纸绝缘、户外型产品,适用于额定频率50Hz或60Hz、额定电压为35kV的电力系统中,作电能计量、电流测量和继电保护用。

额定一次电流 5-75A 100-600A 750-1000A 1200-1500A 1200-1500A
B 508 548 588 658
h 1315 1335
H 1475 1495

技术参数

表1 LB6-35型电流互感器的额定二次负载、10P级准确限值系数、最大二次电流倍数及二次绕组阻抗

额定一次电流 准确级次 额定二次负荷 10P级准确限值系数
5,10,15,30
50,75,150,750
0.2S
0.2
0.5
10P10
10P20
1.6
1.6
1.2
20
20
20,40,100
200,400,800
1000
3,006,001,200
1500
2000

表2 LB6-35型电流互感器的短路稳定电流

额定一
次电流
1S热稳定
电流(有效值)
动稳定
电流(峰值)
额定一次电流 1S热稳定
电流(有效值)
动稳定
电流(峰值)
5 0.5 1.28 75 7.5 19.13
10 1.0 2.55 100 10 25.5
15 1.5 3.83 150 15 38.25
20 2.0 5.1 200 20 51
30 3.0 7.65 300 30 75.5
40 4.0 10.2 400,600,750,800
1000,1200,1500,2000
400 102.0
50 5.0 12.75


表3 LB6-35型电流互感器允许的温升

部位 温升限值 测量方法
绕组 55 电阻法和温度计法
铁芯及其他结构零件表面 55 热电偶法和温度计法
绕组出头或接触连接处 50 热电偶法和温度计法
油顶层 50 温度计法

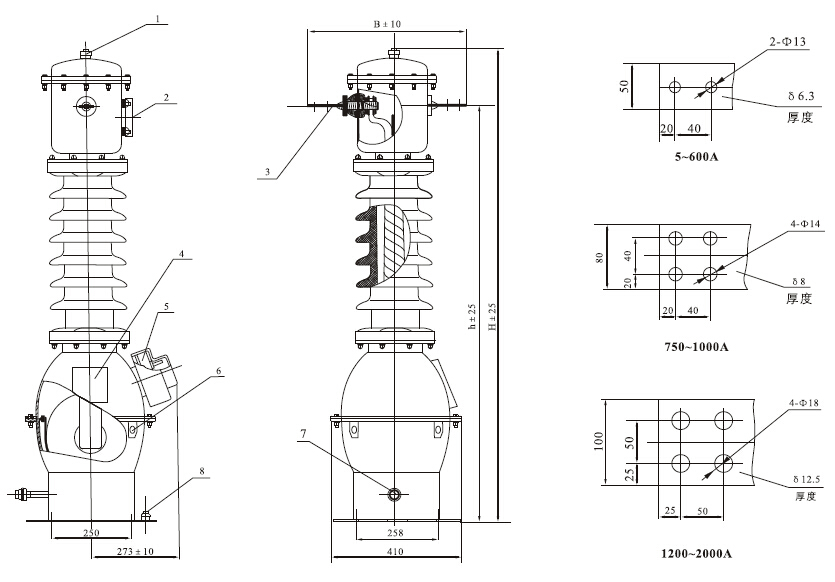

外形及安装尺寸图

LB6-35(LABN6-35)电流互感器外形及安装尺寸图

LB6-35(LABN6-35)电流互感器外形及安装尺寸图

1 注油塞 2 油位计 3 出线端子 4 名牌 5 二次接线盒 6 吊攀 7 油样活门 8 接地螺栓
