 JLSZV-6、10KV干式电力计量箱

JLSZV-6、10KV干式电力计量箱

产品参数:
1.额定绝缘水平:12/42/75KV 2.表面爬电比距满足II级污秽等级 3.本型组合互感器系由单相电压互感器及单相电流互感器组合成三相,电压互感器用V/V-12接线 4.本型组合互感器满足GB1208-2006<电流互感器>,GB1207-2006<电压互感器>,GB17201-1997<组合互感器>之要求 5.电压互感器额定变比10000/100,三相额定二次输出0.2级20VA 6.负载功率因数COSφ=0.8(滞后),电流互感器仪表保安系数FS≤10 7.环境温度:在300C-400C之间,日平均气温
产品优势:
由于采用户外环氧树脂浇注,产品具有耐电弧、耐紫外线、耐老化、寿命等特点。
产品概述:
JLSZV-6、10KV干式电力计量箱系供交流50HZ,额定电压10KV三相线路中,供电压、电流和电能测量及继电保护用,适用于农村户外变电站,也可用于工业小型变、配电所。本产品可取代JLSJW-10型油浸式组合互感器。
  • 产品详情
  • 产品问答
  • 产品型号

JLSZV-6、10KV干式电力计量箱

一 概述

JLSZV-6、10KV干式电力计量箱供交流50HZ,额定电压10KV三相线路中,供电压、电流和电能测量及继电保护用,适用于农村户外变电站,也可用于工业小型变、配电所。本产品可取代JLSJW-10型油浸式组合互感器

包含型号:JLSZV-6干式电力计量箱,JLSZV-10干式电力计量箱,JLSZV-6KV干式电力计量箱,JLSZV-10KV干式电力计量箱

二 结构简介

JLSZV-6、10KV干式电力计量箱为户外环氧树脂(瑞士Ciba CW5837)浇注全密封、支柱式结构。由于采用户外环氧树脂浇注,产品具有耐电弧、耐紫外线、耐老化、寿命等特点。本产品由两台单相全绝缘电压互感器组成“V"形接线,两台电流互感器分别串接在A、C相上,并且电流互感器二次绕组带有抽头可得到不同电流变化。

三 技术数据

1.额定绝缘水平:12/42/75KV

2.表面爬电比距满足II级污秽等级

3.本型组合互感器系由单相电压互感器及单相电流互感器组合成三相,电压互感器用V/V-12接线

4.本型组合互感器满足GB1208-2006<电流互感器>,GB1207-2006<电压互感器>,GB17201-1997<组合互感器>之要求

5.电压互感器额定变比10000/100,三相额定二次输出0.2级20VA

6.负载功率因数COSφ=0.8(滞后),电流互感器仪表保安系数FS≤10

额定一次电流 额定短时热电流(KA有效值) 额定动稳定电流(KA有效值) 额定二次输出
0.2级 0.5级
5-10 1.0 2.5 10 15
10-20 1.5 3.75
5-30 2.4 6.0
20-40 3.0 7.5
30-60 4.5 11
40-75 8.0 20
50-100 9.0 22.5
75-150 12 30
100-200 16 40
150-300 24 60
200-400 32 80
300-600 60 100
400-800 80 100
500-1000 80 100

7.环境温度:在300C-400C之间,日平均气温不超过300C

8.海拔高度:不超过1000M

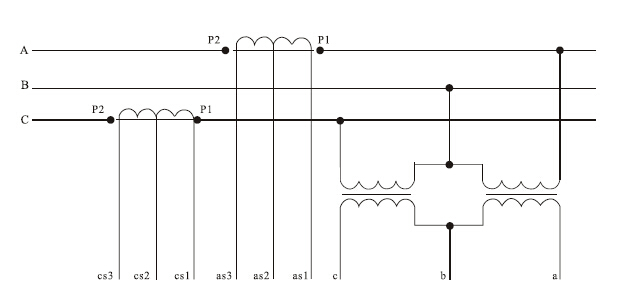

四 JLSZV-10接线图

JLSZV-6、10KV干式电力计量箱接线图

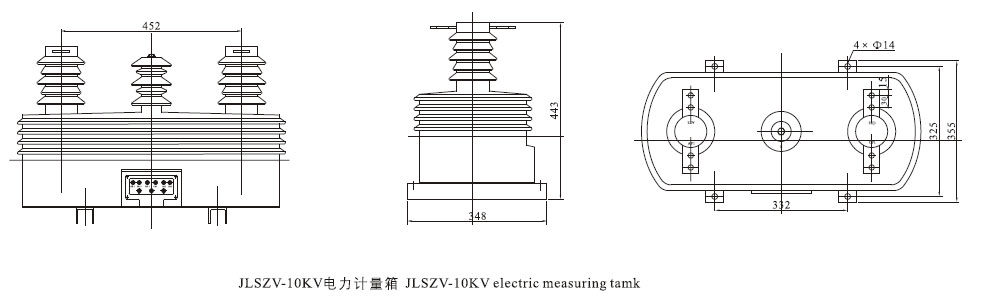

五 外形尺寸图

JLSZV-6、10KV干式电力计量箱外形尺寸图
