 LCW、LCWD、LCWQ、LCWQD-35电流互感器

LCW、LCWD、LCWQ、LCWQD-35电流互感器

产品参数:
额定绝缘水平:40.5/95/185kV 额定二次电流:5A
产品优势:
结构紧凑、体积小、重量轻
产品概述:
LCW、LCWD、LCWQ、LCWQD-35 电流互感器为链式、瓷绝缘、户外型产品。适用于额定频率50Hz、额定电压35KV及以下线路中,供电流、电能和功率测量测量及继电保护用。
  • 产品详情
  • 产品问答
  • 产品型号

LCW、LCWD、LCWQ、LCWQD-35 电流互感器

概述

LCW、LCWD、LCWQ、LCWQD-35 型电流互感器为链式、瓷绝缘、户外型产品。适用于额定频率50Hz、额定电压35KV及以下线路中,供电流、电能和功率测量测量及继电保护用。

技术参数

表1 LCW-35 LCWD-35 LCWQ-35及LWQD-35型电流互感器的10P级准确限值系数、最大二次电流倍数及二次绕组阻抗

型号及级
次组合
额定一
次电流
准确级次 额定二
次负载
10P级准确
限值系数
最大二次电流倍数
(在额定二次负载时)
二次绕
组阻抗
LCW-35 15-1000 0.2S
0.5
10P
1
2
2
28
5
35
12
0.7
0.5
LCWD-35
LCWQD-35
15-750,1000 0.2S
0.5
10P
1.0
1.2
1.2
15
15
25
28
0.5
0.8
LCW-35 15-600 0.2S
0.5
10P
1.0
1.2
1.2
15
30
25
35
0.5
0.56
LCWD-35
LCWQD-35
15-600
750
1000
0.2S
0.2
0.5
10P
0.8
0.8
0.8
35
35
50
45
50
55
0.56
0.67
0.94

表2 LCW-35 LCWD-35 LCWQ-35及LCWQD-35型电流互感器的短路稳定电流

型号 额定一次电流比 1S热稳定电流(有效值KA) 动稳定电流(峰值KA)
LCW-35 15-1000 90In 150In
LCWD-35 15-750 65In 100In
LCWD-35 1000 65In 150In
LCWD-35
LCWQD-35
15-600 65In 100In

外形及安装尺寸图

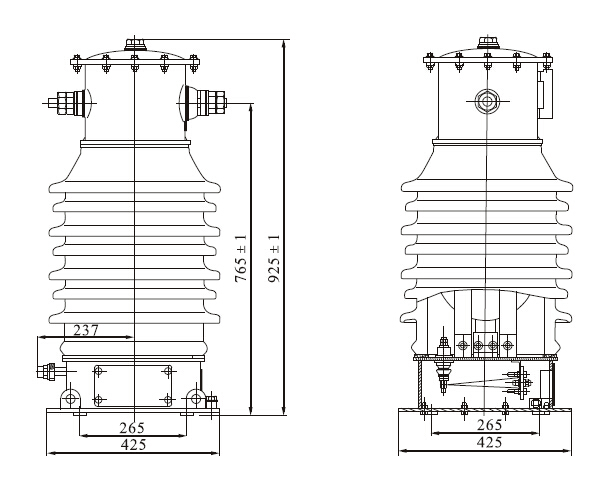

LCW、LCWD、LCWQ、LCWQD-35 电流互感器外形及安装尺寸图

LCW、LCWD、LCWQ、LCWQD-35 电流互感器外形及安装尺寸图

I1n M(mm) a(mm)
15~400 M22×1.5 40
600 M27×1.5 50
800~1000 M30×1.5 60
1200~1500 出线排
