 JDZ(X)(F)10-35W2电压互感器

JDZ(X)(F)10-35W2电压互感器

产品参数:
额定频率:50HZ 额定电压:35KV
产品优势:
耐电弧、耐紫外线、耐老化、爬电距离大、局部放电量小、抗过电压能力强
产品概述:
JDZ(X)(F)10-35W2型电压互感器为户外环氧树脂浇注全封闭结构,适用于额定频率50HZ、额定电压35KV及以下的电力系统中,作电能计量、电压监控和继电保护用。
  • 产品详情
  • 产品问答
  • 产品型号

JDZ(X)(F)10-35W2型电压互感器
概述
JDZ(X)(F)10-35W2型电压互感器为户外环氧树脂浇注全封闭结构,适用于额定频率50HZ、额定电压35KV及以下的电力系统中,作电能计量、电压监控和继电保护用。本产品符合IEC186及GB1207-1997《电压互感器》标准。
型号含义

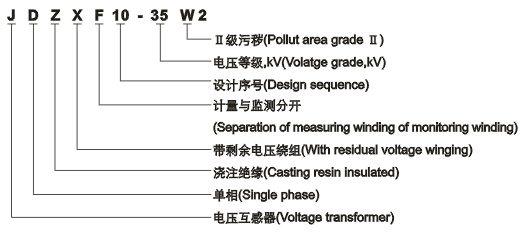

JDZ(X)(F)10-35W2电压互感器型号含义

结构简介
本系列电压互感器户外环氧树脂浇注全封闭结构,具有耐电弧、耐紫外线、耐老化、爬电距离大、局部放电量小、抗过电压能力强等特点。
JDZ(F)10-35W2为单相、相对相连接,JDZF10-35W2有两个二次绕组,即电能测量与电压监控分开;JDZX(F)10-35W2为单相、相对地连接,一次A端接相线,N端接地,JDZXF10-35W2有三个二次绕组,即电能测量、电压监控和继电保护分开。
使用环境
1.环境温度:-25度~+40度
2.污秽等级:IV级
技术参数
产品局部放电符合GB1208-1997《电流互感器》标准要求

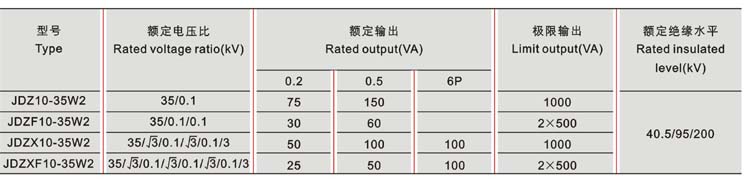

JDZ(X)(F)10-35W2电压互感器技术参数

使用接线图

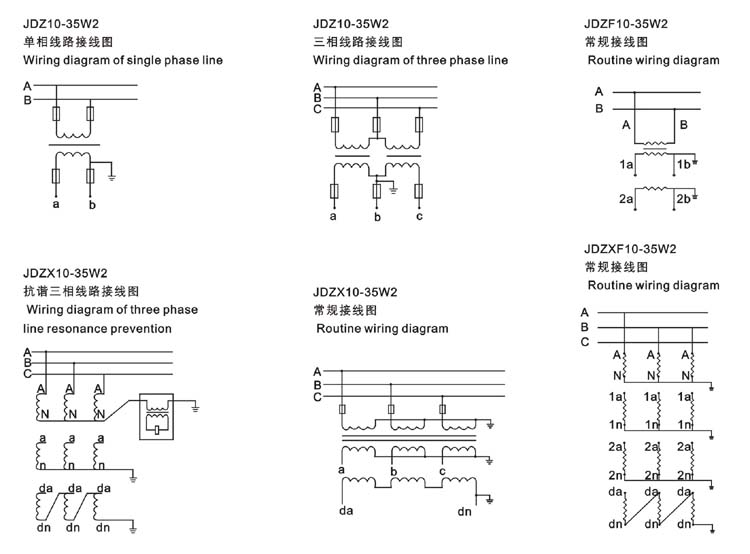

JDZ(X)(F)10-35W2电压互感器接线图

外形尺寸

JDZ(X)(F)10-35W2电压互感器外形尺寸

注意事项
1.使用时二次绕组不许短路及超负荷运行
2.JDZX10-35W2、JDZXF10-35W2为半绝缘结构,只能进行感应耐压试验;开关柜进行工频试验时,应将互感器与开关柜断开。
