 FDGE10半封闭干式放电线圈

FDGE10半封闭干式放电线圈

产品参数:
额定频率:50HZ 额定电压:10KV
产品优势:
耐高底温、耐电弧、耐紫外线、抗老化
产品概述:
FDGE10半封闭干式放电线圈为单相桶装干式产品,其适用于额定频率50HZ、额定电压10KV及以下的电力系统中。与高压并联电容器组并联连接,当电容器组与系统断开后,以在5S内将电容器组上的剩余电压降至安全电压。在正常运行时,二次绕组可以做电压指示,用户如有特殊要求时,亦可带剩余电压绕组,起到继电保护作用。
  • 产品详情
  • 产品问答
  • 产品型号

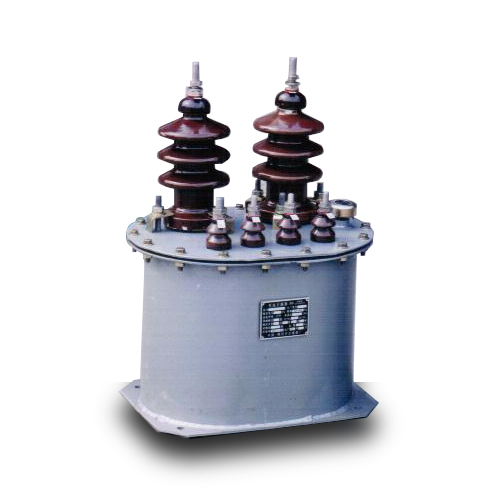

FDGE10半封闭干式放电线圈
概述
FDGE10半封闭干式放电线圈为单相桶装干式产品,其适用于额定频率50HZ、额定电压10KV及以下的电力系统中。与高压并联电容器组并联连接,当电容器组与系统断开后,以在5S内将电容器组上的剩余电压降至安全电压。在正常运行时,二次绕组可以做电压指示,用户如有特殊要求时,亦可带剩余电压绕组,起到继电保护作用。

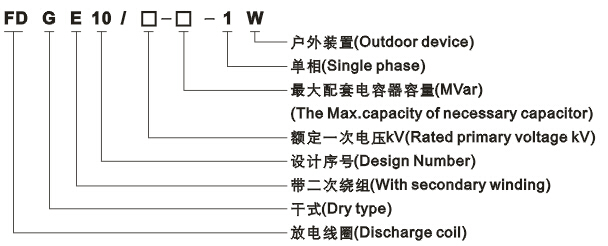

型号含义

FDGE10半封闭干式放电线圈型号含义
FDGE10半封闭干式放电线圈型号含义

结构简介
FDGE10半封闭干式放电线圈户外桶装干式结构,其器身采用环氧树脂真空浇注成形,装于铁桶内,全封闭、不受潮,具有耐高底温、耐电弧、耐紫外线、抗老化等优点,特别适用于户外环境运行。其体积小、重量轻、空载小、抗过电压能力强,使用安装方便,免维护,是替代户外油浸式放电线圈的理想产品。
使用条件
1.安装位置:户外型
2.环境温度:负5度到正40度
3.海拔:不超过1000M
4.安装场所无腐蚀气体、蒸气,无导电性或爆炸性尘埃。
5.安装场所无剧烈的机械振动
技术参数
1.产品执行标准:DL/T653-1998《电压并联电容器用放电线圈订货技术条件》
2.负荷功率因数:COS=Φ0.8(滞后)
3.表面爬电距离:大于380MM
4.其它技术参数见下表

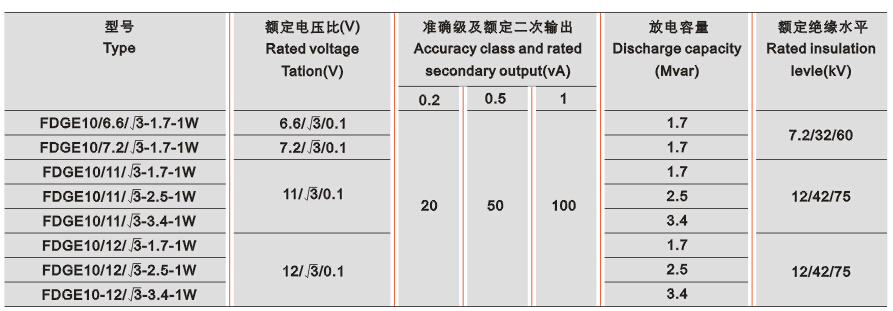

FDGE10半封闭干式放电线圈技术参数
FDGE10半封闭干式放电线圈技术参数

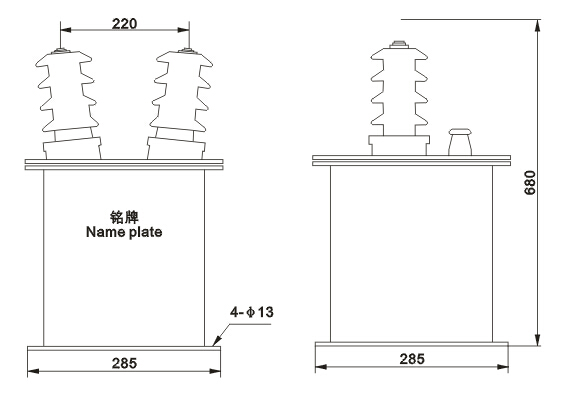

  外形尺寸

 FDGE10半封闭干式放电线圈外形尺寸

FDGE10半封闭干式放电线圈外形尺寸
