JDG/JDG1/JDG4/JSGW-0.5电压互感器

发布时间:2016年06月12日    浏览量:2328 次

 JDG-0.5电压互感器/JDG1-0.5电压互感器/JDG4-0.5电压互感器/JSGW-0.5电压互感器

概述

JDG/JDG1/JDG4/JDGW-0.5电压互感器适用于额定频率为50Hz或60Hz、额定电压为0.5kV及以下的电力系统中,作电能、电太坏的测量和继电保护用。

技术数据



产品型号 额定电压比 准确级及额定输出(VA) 剩余绕组准确级及额定输出 频率 极限输出 额定绝缘水平
0.2 0.5 1 3 3P 6P
JDG-0.5 200/100
220/100
380/100
500/100
  25 40 100     50 200 0.5/3
JDG1-0.5   15 25 50 120
JDG4-0.5 100
JDGW-0.5 380/100/100/3
580/100/100/3
  50 80 250   40 50 340 0.5/3

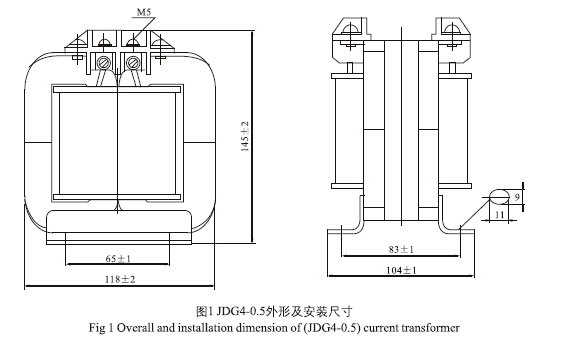

外形及安装尺寸图

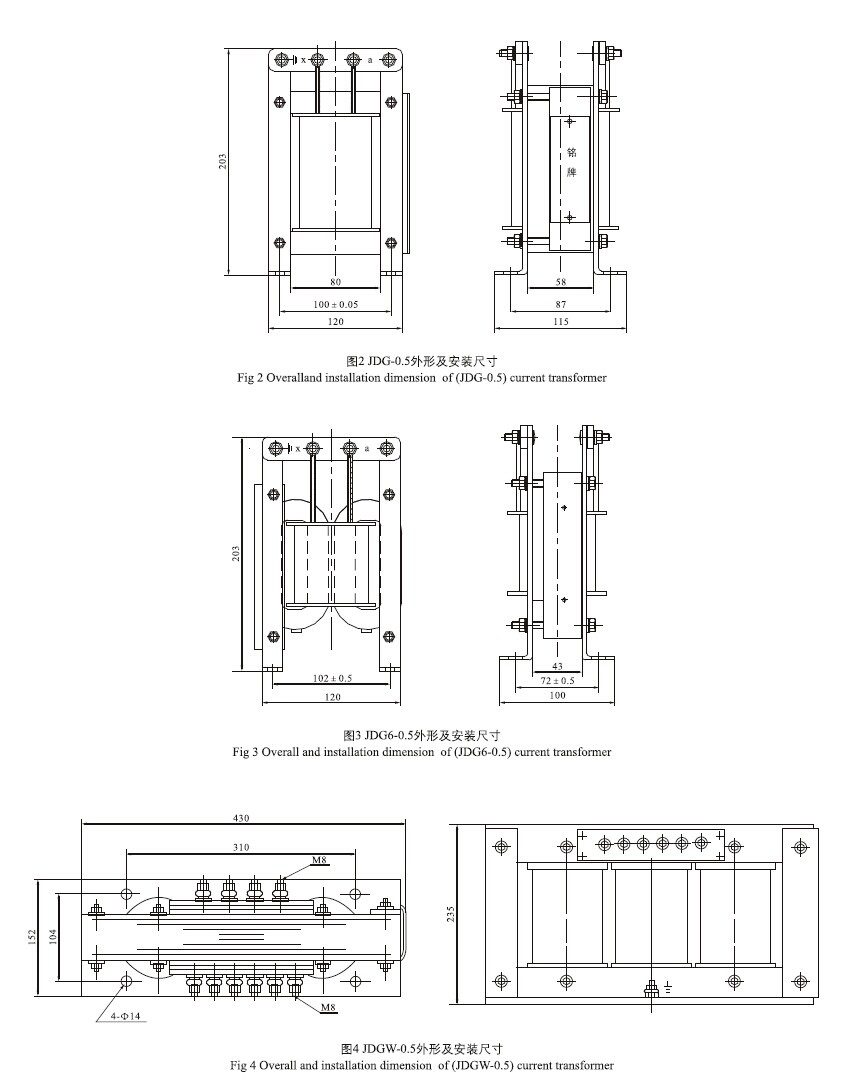

JDG/JDG1/JDG4/JDGW-0.5电压互感器外形尺寸

JDG/JDG1/JDG4/JDGW-0.5电压互感器外形尺寸
