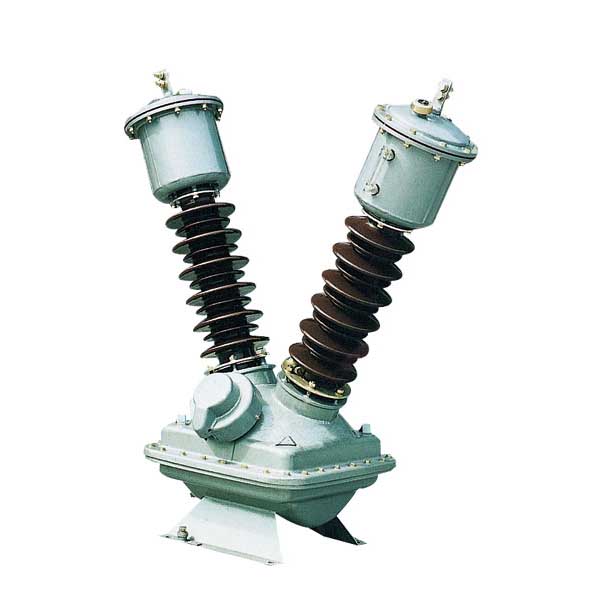

 JD(X)6-35电压互感器

JD(X)6-35电压互感器

产品参数:
额定电压:35KV 额定频率:50HZ 60HZ
产品优势:
产品为全密封结构,能有效地防止油老化
产品概述:
JD(X)6-35电压互感器为单相户外用油浸式产品,适用于额定频率50HZ或60HZ,额定电压35KV的电力系统中,作电能计量、电压监测和继电保护用。
  • 产品详情
  • 产品问答
  • 产品型号

JD(X)6-35电压互感器

概述

JD(X)6-35电压互感器为单相户外用油浸式产品,适用于额定频率50HZ或60HZ,额定电压35KV的电力系统中,作电能计量、电压监测和继电保护用。

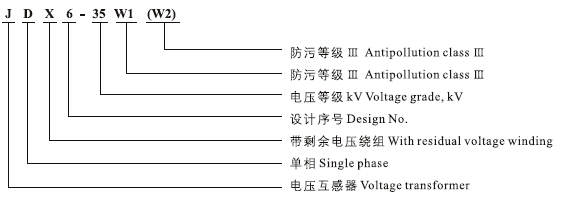

型号含义

JD(X)6-35电压互感器型号含义

JD(X)6-35电压互感器型号含义

结构

本系列电压互感器的铁心为三柱式,在中柱上套有一、二次绕组,器身固定在油箱内,在油箱上部装有一次瓷套,瓷套顶端装有储油柜。产品为全密封结构,能有效地防止油老化

技术参数

型号 额定电压比 额定输出 极限输出
0.2 0.5 1 6P
JD6-35 35000/100 75 150 250   1000
JDX6-35 35000/√3/100/√3/100/3 75 150 250 100
35000/√3/100/√3/100/√3/100/3 30 60   100 2×500



外形及安装尺寸图

JD(X)6-35电压互感器外形及安装尺寸图

JD(X)6-35电压互感器安装尺寸图
