LJ-Φ75零序电流互感器

概述

LJ-Φ75零序电流互感器适用于户内，额定频率50HZ或60HZ，额定电压35KV及以下的小接地电流系统中供电缆接地保护用。与本系列电流互感器配套使用的继电器型号为DL-11/0.2型。

型号及含义

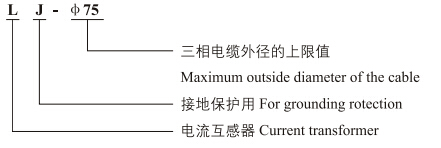

LJ-Φ75零序电流互感器型号含义

结构简介

本型零序电流互感器的铁心为环形，二次绕组均匀绕制在铁芯上，用夹件夹紧铁芯，夹件备有安装孔。

1.本系列零序电流互感器一次主绝缘由电缆保证，产品仅考核二次绕组的绝缘性能。二次绕组对地能受3KV工频压。

2.本系列零序互感器的灵敏度满足下表的要求：

外形及安装尺寸图

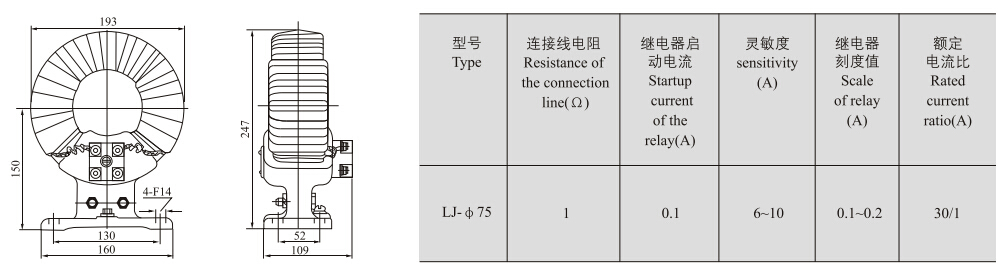

LJ-Φ75零序电流互感器外形及安装尺寸图
