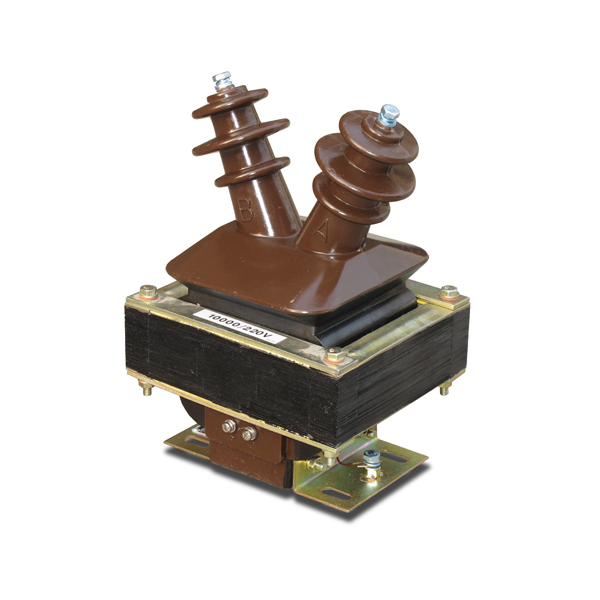

 JDZ(J)-3、6、10(Q)电压互感器

JDZ(J)-3、6、10(Q)电压互感器

产品参数：
额定电压：100KV 户内 额定频率：50HZ
产品优势：
环氧树脂浇注绝缘，户内装置用电压互感器
产品概述：
JDZ-3、6、10(Q)型单相双线图，环氧树脂浇注绝缘，户内装置用电压互感器供额定频率50HZ的交流线路中作电压、电能测量和供继电保护及其他控制设备电源之用。
  • 产品详情
  • 产品问答
  • 产品型号

JDZ(J)-3、6、10(Q)电压互感器

概述

JDZ-3、6、10(Q)型单相双线图，环氧树脂浇注绝缘，户内装置用电压互感器供额定频率50HZ的交流线路中作电压、电能测量和供继电保护及其他控制设备电源之用。

JDZ(J)-3、6、10(Q)型单相双线圈，环氧树脂浇注绝缘，户内装置用电压互感器供额定频率50HZ的中性点不直接接地系统中作电压、电能测量和供继电保护及其他控制设备电源之用。

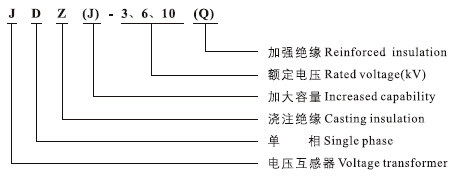

型号含义

JDZ(J)-3、6、10(Q)电压互感器型号含义

技术参数

型号 短路电流
1S1 1S2
JDZ-3 3.125 93.75
JDZ-6 1.52 91.49
JDZ-6(0.2级) 1.81 108.54
JDZ-10 1.30 130
JDZ-10(0.2级) 1.32 132
JDZJ-3 2.15 64.78
JDZJ-6 1.32 79.3
JDZJ-10 0.97 97
JDZJ-10(0.2级) 0.97 97




型号 额定电压比 额定二次输出 极限输出 额定绝缘水平 表面爬
电距离
0.2级 0.5级 1级 3级 0.2/0.2 0.5/0.5 6P
JDZ-3(Q) 1000/100
2000/100
3000/100		   30 50 80 20/20 30/30   200 3.6/23/40 205
JDZ-6(Q) 6000/100 20 50 80 200 20/20 30/30   400 7.2/32/60
JDZ-10(Q) 10000/100 30 80 150 300 25/25 50/50   500 12/42/75 250
JDZJ-3(Q) 3000/√3/100/
√3/100/√3		   30 50 80     50 200 3.6/23/40 205
JDZJ-6(Q) 6000/√3/100/
√3/100/√3		 20 50 80 200     50 400 7.2/32/60
JDZJ-10(Q) 10000/√3/100/
√3/100/√3		 20 50 80 200       400 12/42/75 250

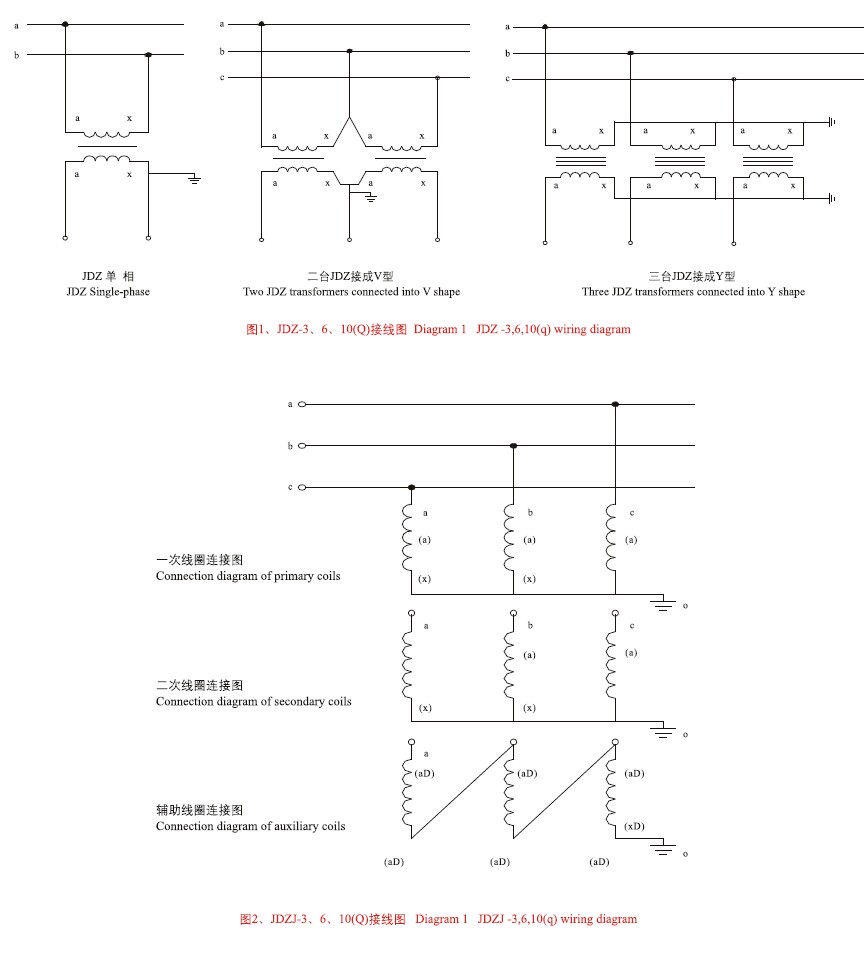

JDZ(J)-3、6、10(Q)电压互感器接线图

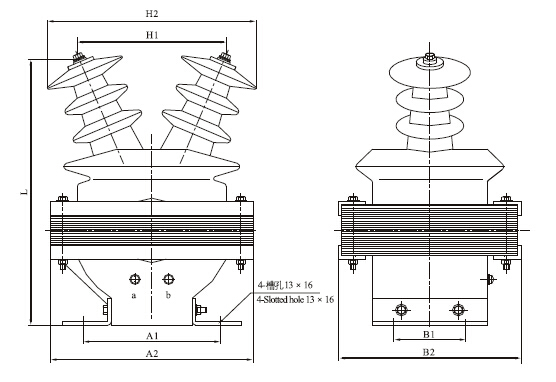

外形及安装尺寸图

JDZ(J)-3、6、10(Q)电压互感器外形尺寸

型号 H1 H2 L A1 A2 B1 B2
JDZ-10(Q) 180 250 305 170 236 90 207
JDZ-3、6(Q) 160 215 275 170 220 90 190

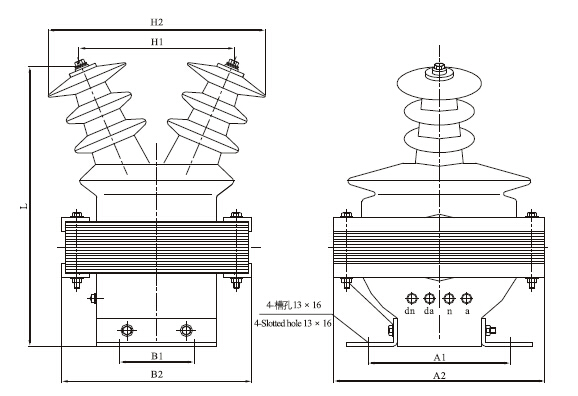

JDZ(J)-3、6、10(Q)电压互感器外形尺寸

型号 H1 H2 L B1 B2 A1 A2
JDZJ-10(Q) 180 250 305 90 207 170 238
JDZJ-3、6(Q) 160 215 275 90 190 170 220
