 REL12、JDZX10-3、6、10A(B)电压互感器

REL12、JDZX10-3、6、10A(B)电压互感器

产品参数:
额定频率:50HZ或60HZ 额定电压:3KV、6KV、10KV
产品优势:
体积小,重量轻
产品概述:
REL12、JDZX10-3、6、10A(B)型电压互感器为单相环氧树脂浇注绝缘全封闭产品,适用于额定频率50HZ或60HZ、额定电压3KV、6KV、10KV的电力系统中,作电能计量、电压监测和继电保护用。本产品符合IEC186及GB1207-1997《电压互感器》标准。
  • 产品详情
  • 产品问答
  • 产品型号

REL12、JDZX10-3、6、10A(B)型电压互感器
概述
REL12、JDZX10-3、6、10A(B)型电压互感器为单相环氧树脂浇注绝缘全封闭产品,适用于额定频率50HZ或60HZ、额定电压3KV、6KV、10KV的电力系统中,作电能计量、电压监测和继电保护用。本产品符合IEC186及GB1207-1997《电压互感器》标准。

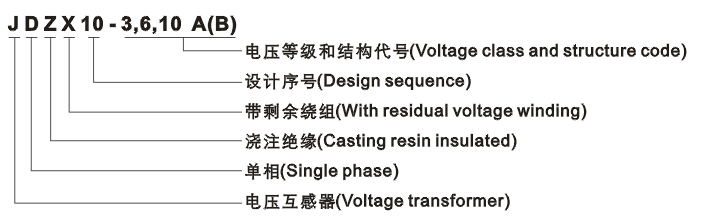

型号含义
REL12、JDZX10-3、6、10A(B)电压互感器型号含义

结构简介
本系列电压互感器为环氧树脂绝缘全封闭结构,铁心与绕组浇注成一体,体积小,重量轻,二次引线端用出线盒罩住,并有三个不同方向的馈线出口。
技术参数
1.产品标准:GB1207-1997《电压互感器》
2.负载功率因数:COSφ=0.8(滞后)
3.产品表面爬电比距满足II级污秽等级
4.其它技术参数见下表

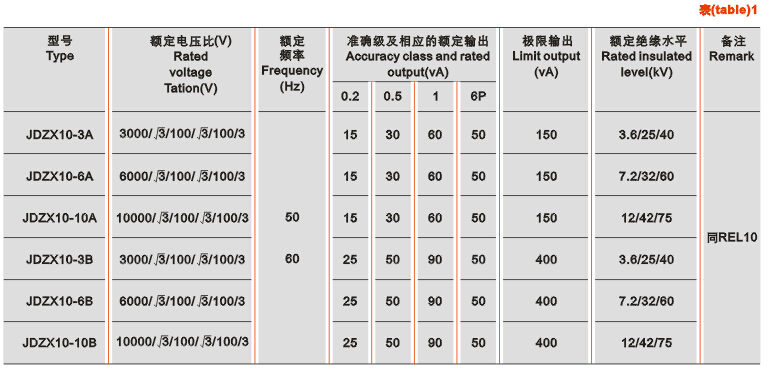

REL12、JDZX10-3、6、10A(B)电压互感器技术参数

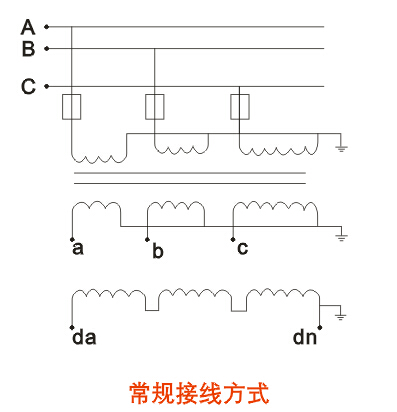

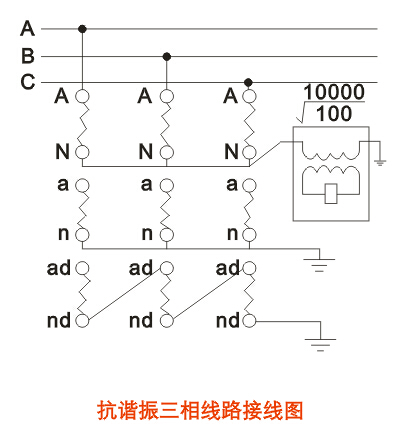

接线图
REL12、JDZX10-3、6、10A(B)电压互感器接线REL12、JDZX10-3、6、10A(B)电压互感器接线图

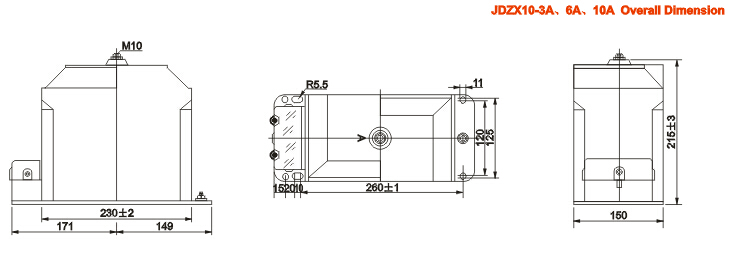

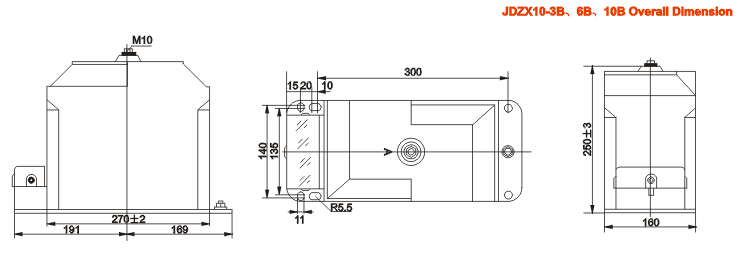

外形尺寸

REL12、JDZX10-3、6、10A(B)电压互感器外形尺寸

REL12、JDZX10-3、6、10A(B)电压互感器外形尺寸
