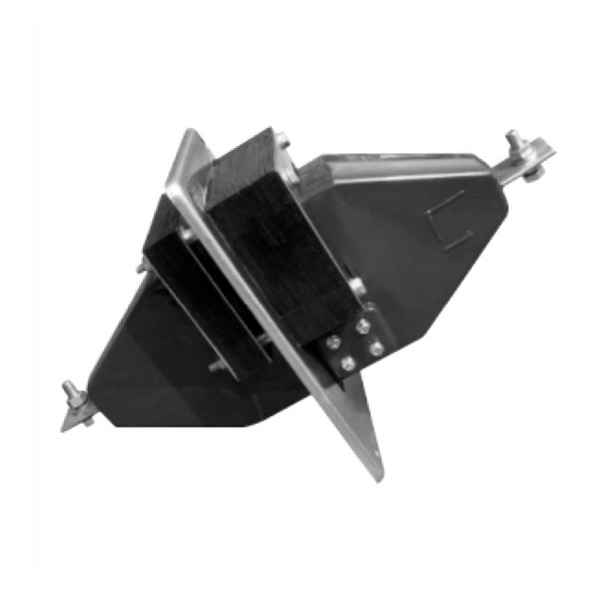

 LFZD2-10电流互感器

LFZD2-10电流互感器

产品参数:
额定绝缘水平:11.5/42/75KV 额定一次电流值(A):75、100、150、200、300、400
产品优势:
穿墙式户内环氧浇筑电流互感器
产品概述:
LFZD2-10型电流互感器供额定电压10KV及以下,频率为50HZ交流线路中作电流、电能测量和继电保护用。
  • 产品详情
  • 产品问答
  • 产品型号

LFZD2-10型电流互感器
概述
LFZD2-10型电流互感器供额定电压10KV及以下,频率为50HZ交流线路中作电流、电能测量和继电保护用。

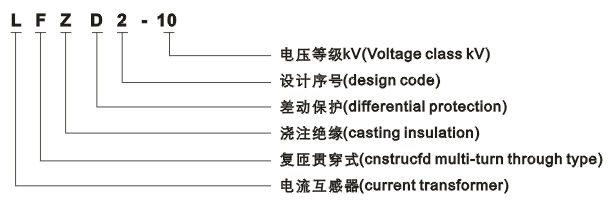

型号含义
LFZD2-10电流互感器型号含义

结构简介
本型电流互感器为全封闭式结构,一次线圈为复匝贯穿式;一、二次线圈用环氧树脂浇注成型,叠片式铁芯和穿墙安装在浇注体上,安装板上有名牌、警告牌、接地螺栓及4个安装孔安装使用;本型互感器可垂直或水平安装
技术参数
1.产品性能符合IEC标准和GB1208-87《电流互感器》
2.额定绝缘水平:11.5/42/75KV
3.额定一次电流值(A):75、100、150、200、300、400
4.额定二次电流:5A
5.准确级组合:0.5/0.5 0.5/D D/D

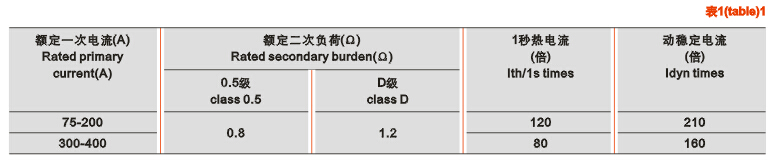

6.准确级及相应的额定输出和动、热稳定电流见表1
7.负荷的功率因数为0.8(滞后)

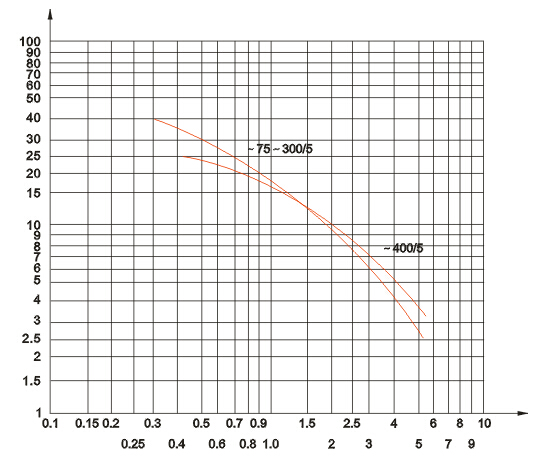

8.10P级准确限值系数与二次负荷关系曲线见图1
LFZD2-10电流互感器型号含义技术参数
LFZD2-10电流互感器技术参数


10P级准确限值系数

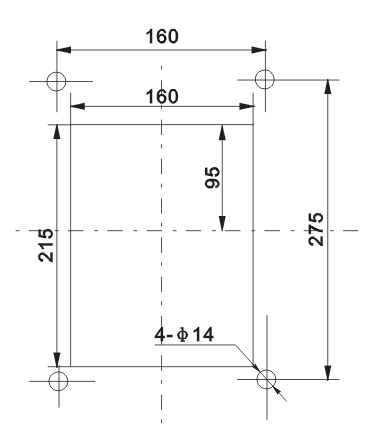

开孔尺寸
LFZD2-10电流互感器开孔尺寸

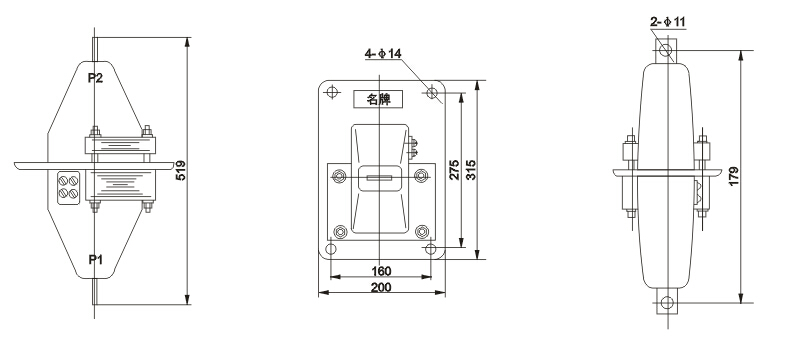

外形尺寸

LFZD2-10电流互感器外形尺寸
