LZZB1-12W型电流互感器
概述
LZZB1-12W型户外电流互感器为环氧树脂浇注全柱式产品，适用于额定频率50HZ或60HZ、额定电压10KV及以下的电力系统中，作电能计量、电流测量和继电保护用。本产品符合IEC185及GB1208-1997《电流互感器》标准

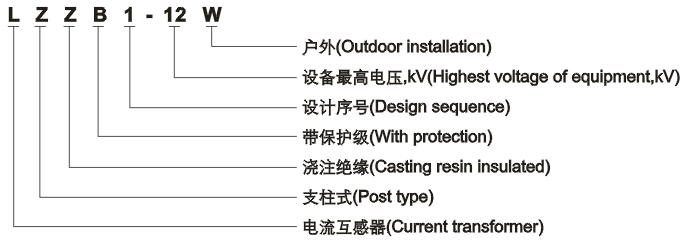

型号含义


结构简介
本型电流互感器为支柱式结构，外绝缘采用户外专用环氧树脂（瑞士CIBA,CW5837）具有耐电弧、耐紫外线、耐老化、寿命长等特点。
使用条件
1.环境温度：负25度到正40度，若用户有要求，可达负40度
2.污秽等级：IV级
技术参数
1.额定绝缘水平：12/42/75KV
2.额定二次电流：5A,1A
3.额定一次电流、准确级、额定输出及额定短时电流见表
4.局部放电水平符合GB1208-1997《电流互感器》标准。


注：100-200/5是指测量级为100-200/5A，保护及为200/5A

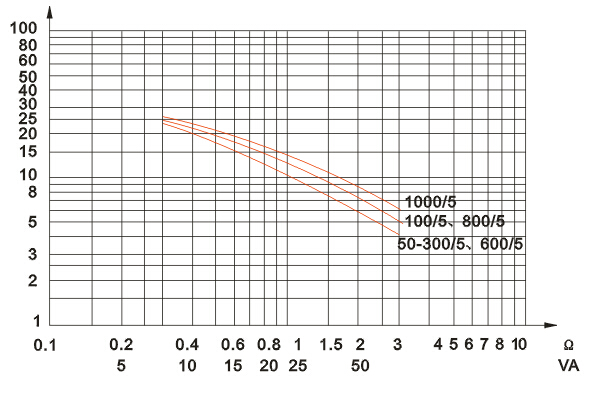

10P级准确限值系数

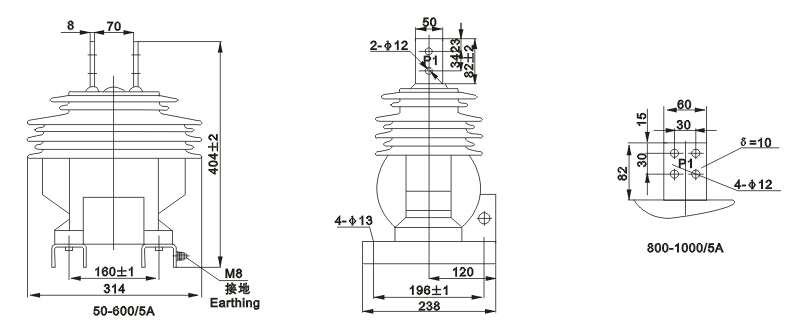

外形尺寸
