 LZZ(B)J-10电流互感器

LZZ(B)J-10电流互感器

产品参数:
额定绝缘水平:12/42/75KV 额定二次电流:5A;1A
产品优势:
本产品符合IEC185与GB1208-1997《电流互感器》标准。
产品概述:
LZZ(B)J-10型电流互感器为环氧树脂浇注绝缘全封闭产品,适用于额定频率为50HZ或60HZ、额定电压10KV及以下的电力系统中,作电能计量、电流测量和继电保护用。
  • 产品详情
  • 产品问答
  • 产品型号

LZZ(B)J-10型电流互感器
概述
LZZ(B)J-10型电流互感器为环氧树脂浇注绝缘全封闭产品,适用于额定频率为50HZ或60HZ、额定电压10KV及以下的电力系统中,作电能计量、电流测量和继电保护用。本产品符合IEC185与GB1208-1997《电流互感器》标准。
型号含义
LZZ(B)J-10型电流互感器型号含义

结构简介
本型电流互感器全封闭支柱式结构,产品体积小,重量轻,底部有四个M12安装孔,供安装用。安装时将一次出线螺钉压紧,以保证与开关柜系统母线接触可靠。互感器的二次绕组可抽头,得到两种不同的变化。
技术参数
1.额定绝缘水平:12/42/75KV
2.额定二次电流:5A;1A
3.额定一次电流、准确级、额定输出及额定短时电流见表;
4.局部放电水平符合GB1208-1997《电流互感器》标准
5.污秽等级:II级

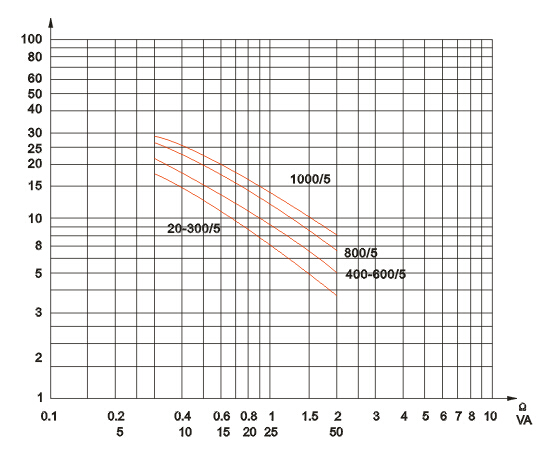

6.保护准确限值系数与二次负荷关系曲线见图1
LZZ(B)J-10型电流互感器技术参数

LZZ(B)J-10型电流互感器技术参数

10P级准确限值系数
外形尺寸
LZZ(B)J-10型电流互感器外形尺寸

订货须知
1.型号、电流比
2.准确级及相应的二次负荷
3.绝缘等级及使用环境
